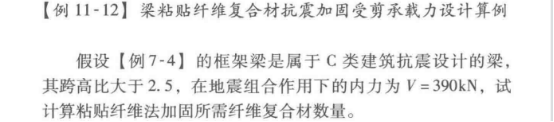

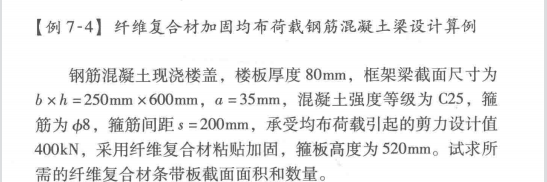

本文选取王依群编著的《混凝土结构加固设计计算算例》一书中的相关算例，并给出书中计算过程，再采用JGTOOL和PKPM进行对比计算，本例选取的是个地震作用下的纤维加固案例，通过对比进一步验证JGTOOL计算的准确性，最终给出对比分析结果。

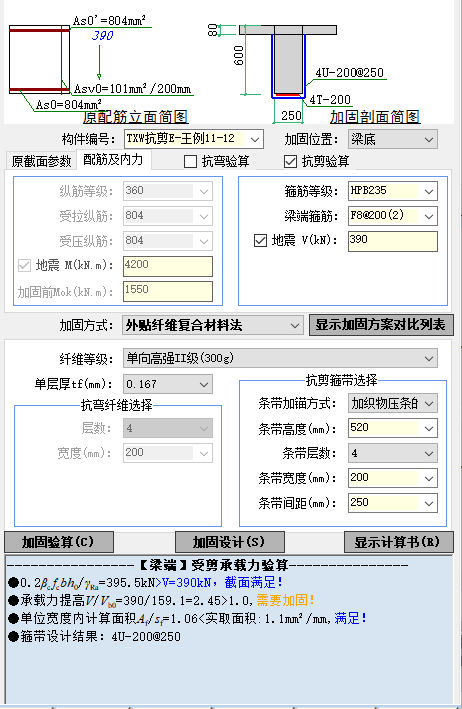

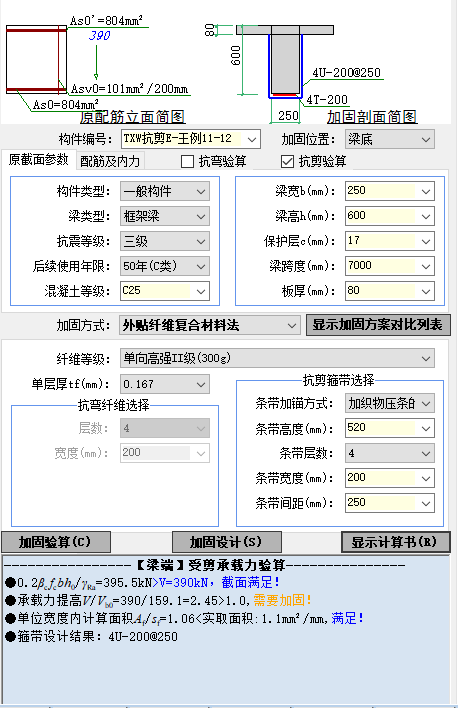

01 计算界面
02 关键参数
（1）条带加锚方式：加锚方式选择直接关系到计算面积大小，应合理选择并与图纸保持一致。（2）条带高度：条带沿梁高的粘贴高度，有楼板时一般为梁高-板厚，无楼板时为梁高，用户可选择“默认”，软件自行求解。计算软件 | 0.25βc fcbh0
|
Vb0
|
Vbf(kN)
|
ψvb
| ff | Afv/sf |
王书算例 | 395.50 | 158.85 | 231.15 | 0.75 | 560
| 1.058
|
PKPM | - | - | - | - | -
| 1.09
|
JGTOOL | 395.5 | 159.1 | 230.9 | 0.75 | 560
| 1.06
|

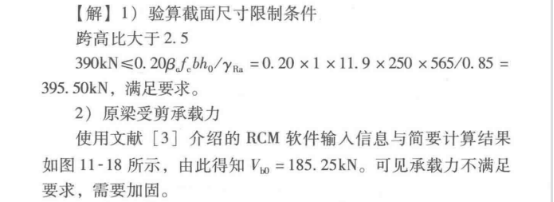

★JGTOOL与书中算例均进行原受剪截面限制条件判断，结果一致。PKPM未进行该项判断。

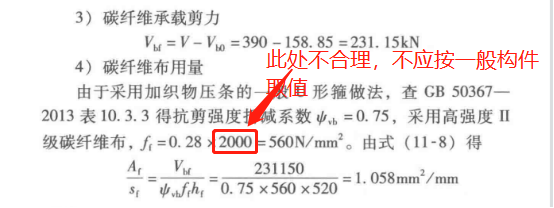

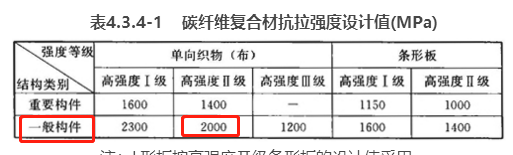

★书中其实取碳纤维复合材抗拉强度设计值=2000MPa,是不太合理的，此值是按规范中一般构件取值的，但框架梁一般应按重要构件对待。为了对比计算JGTOOL也按一般构件计算。

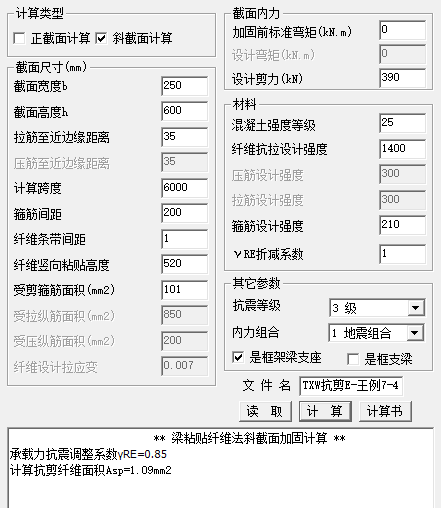

★JGTOOL与书中计算面积结果基本一致，与PKPM存在细微差别。但经过推算发现应该是ψvb取值差异和碳纤维复合材抗拉强度设计值取值不同造成的。ψvb与箍带加锚方式直接相关，PKPM无加锚方式定义方式，据推算ψvb隐含值应为0.88，加锚方式为用胶锚或钢板锚U形箍。
★在此建议使用PKPM计算的用户，一定要注意根据自己实际选用的加锚方式进行换算。
