钢结构因选材、加工安装不当或反复荷载作用等原因，产生裂纹损伤时，应及时进行修复加固。

修复之前我们应仔细分析裂纹出现的原因并分析其影响的严重性。如果暂时来不及修复，可以先在裂纹两端钻止裂孔，阻止裂纹进一步开展。

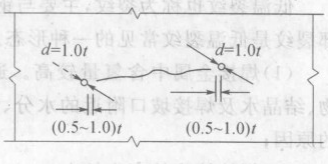

△ 裂纹两端钻止裂孔

焊接修复法一般用于交叉裂纹较少，裂纹分布稀疏的情况。

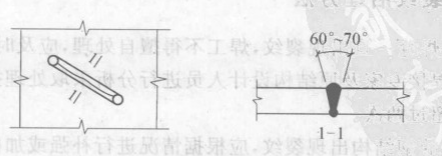

△ 焊接修复法

焊接修复法的主要要求如下：

(1)采用焊接修复前，也应先在裂纹两端钻止裂孔;

(2)修复前，应先清洗裂纹两边80mm以上范围内板面油污，直至露出洁净的金属面;

(3)在裂纹边缘加工出坡口直达纹端的钻孔;建议钢板厚度小于6mm时，使用1形；厚度大于6mm和小于14mm时的v形坡口；厚度大于14mm时，需要x形坡口。

(4)用与钢材相匹配的低氢型焊条或超低氢型焊条施焊，焊接过程中应采用板件预热和锤击法等措施减轻焊接应力;

(5)对重要结构或厚板构件,堵焊后应立即进行退火处理。

内嵌钢板修复法，是指将缺陷部位切除，内嵌同等厚度的钢板焊接补强的方法。主要用于网状、分叉裂纹和有破裂、过烧或烧穿等缺陷的梁、柱腹板部位。

△ 内嵌钢板修复法

一般缺陷部位切除尺寸应比缺陷范围的尺寸大100mm，钢板边缘也应加工成坡口形式进行焊接，焊接时也应采取减轻焊接应力的措施。

  03   附加盖板修复法

附加盖板修补裂纹是指在构件两侧附加同等厚度的钢盖板，覆盖裂纹表面，进行修复的方式。盖板的连接可采用焊接或者高强度螺栓连接。

焊接时也应采取减轻焊接应力的措施。用螺栓连接时,在裂纹的每侧用双排螺栓，盖板宽度以能布置螺栓为宜，盖板长度每边应超出纹端150mm。

△ 附加盖板修复法

以上内容仅代表个人观点，作者水平所限，旨在抛砖引玉，欢迎提出更多更好的办法解决此问题，欢迎留言讨论！

以上部分图片来源网络，如有侵权，请联系删除
