砌体结构的裂缝一般按成因可分为正常使用性的裂缝和承载能力不足引起的裂缝。对于承载能力不足引起的裂缝除了要进行裂缝修补外尚应进行承载能力的加固，本文主要介绍正常使用性的裂缝的修补方法。
常用的裂缝修补方法应有填缝法、压浆法、外加网片法和置换法等。
填缝法是指在原裂缝处直接开槽，在裂缝内填入修补材料的裂缝修补方法。
01 适用范围
填缝法一般用于深度为20mm～30mm的表层较浅宽裂缝（裂缝宽度大于0.5mm）。
02 填补材料
对静止裂缝，可采用改性环氧砂浆、改性氨基甲酸乙酯胶泥或改性环氧胶泥等进行充填。
对活动裂缝，可采用丙烯酸树脂、氨基甲酸乙酯、氯化橡胶或可挠性环氧树脂等为填充材料，并可采用聚乙烯片、蜡纸或油毡片等为隔离层。
03 修补工序
剔除表面抹灰→沿裂缝开U型槽→清理槽内浮尘并进行接触面处理→灌缝→表面防护。
采用水泥基修补材料填补裂缝，应先将裂缝及周边砌体表面润湿。
采用有机材料不得湿润砌体表面，应先将槽内两侧面上涂刷一层树脂基液。
04 注意事项
对锈蚀裂缝，应凿至钢筋锈蚀部分完全露出为止，钢筋底部混凝土凿除的深度，以能使除锈工作彻底进行。在已除锈的钢筋表面上，应先涂刷防锈液或防锈涂料，待干燥后再充填封闭裂缝材料。
对活动裂缝，其隔离层应干铺，不得与槽底有任何粘结。其弹性密封材料的充填，应先在槽内两侧表面上涂刷一层胶粘剂，以使充填材料能起到既密封又能适应变形的作用。
充填封闭材料应采用搓压的方法填入裂缝中，并应修复平整。
压浆法是指在采用压力灌浆的方式将修补材料灌入裂缝的裂缝修补方法。
01 适用范围
填缝法一般用于深度大于20mm～30mm的深层宽裂缝（裂缝宽度大于0.5mm）。
02 填补材料
压浆的材料可采用无收缩水泥基灌浆料、环氧基灌浆料等。
03 修补工序

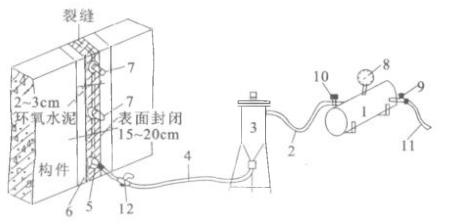

清理裂缝→安装灌浆嘴→封闭裂缝→压气试漏→配浆→压浆→封口处理。
04 注意事项
1)压浆前应先灌水。
2)空气压缩机的压力宜控制在0.2MPa～0.3MPa。应严格控制压力，防止损坏边角部位和小截面的砌体，必要时，应作临时性支护。
3)将配好的浆液倒入储浆罐，打开喷枪阀门灌浆，直至邻近灌浆嘴(或排气嘴)溢浆为止。
4)压浆顺序应自下而上，边灌边用塞子堵住已灌浆的嘴，灌浆完毕且已初凝后，即可拆除灌浆嘴，并用砂浆抹平孔眼。
外加网片法是指在原有墙体表面增设抗拉网片的裂缝修补方法。
01 适用范围
外加网片法适用于增强砌体抗裂性能，限制裂缝开展，修复风化、剥蚀砌体。
02 修补材料
外加网片所用的材料应包括钢筋网、钢丝网、复合纤维织物网等。当采用钢筋网时，其钢筋直径不宜大于4mm。
当采用无纺布替代纤维复合材料修补裂缝时，仅允许用于非承重构件的静止细裂缝（裂缝宽度不大于0.3mm）的封闭性修补上。
03 注意事项
网片覆盖面积除应按裂缝或风化、剥蚀部分的面积确定外，尚应考虑网片的锚固长度。网片短边尺寸不宜小于500mm。网片的层数：对钢筋和钢丝网片，宜为单层；对复合纤维材料，宜为1层～2层；设计时可根据实际情况确定。
置换法是指剔除原墙体破损部分替换成新的砌体材料的裂缝修补方法，也叫重砌法。
01 适用范围
置换法适用于砌体受力不大，砌体块材和砂浆强度不高的开裂部位，以及局部风化、剥蚀部位的加固。
02 修补材料
置换用的砌体块材可以是原砌体材料，也可以是其他材料，如配筋混凝土实心砌块等。原材料采购或施工有困难时也可以是其他材料，如配筋混凝土实心砌块等。
03 注意事项
把需要置换部分及周边砌体表面抹灰层剔除，然后沿着灰缝将被置换砌体凿掉。在凿打过程中，应避免扰动不置换部分的砌体。2）仔细把粘在砌体上的砂浆剔除干净，清除浮尘后充分润湿墙体。3）修复过程中应保证填补砌体材料与原有砌体可靠嵌固。
