混凝土粘钢加固后该如何验收?
来源: | 作者:李海乐 | 发布时间: 2024-02-07 | 370 次浏览 | 分享到:

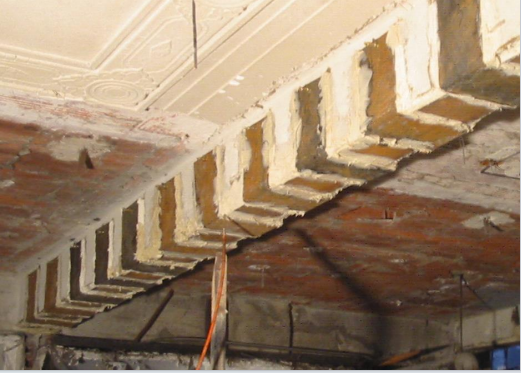

混凝土构件采用外粘钢板加固后,加固质量的检验验收也是很有必要的,加固质量的验收主要依据《建筑结构加固工程施工质量验收规范》GB50550-2010进行,主要包含以下这些方面:




一 粘贴质量检查

粘贴质量检查是指钢板与混凝土之间的粘结质量检查。
  01   检查方法

一般采用锤击法或其他有效探测法进行检查。

  02   检查数量

全数检查。

  03   合格标准

根据检查结果确认的总有效粘结面积不应小于总粘结面积的95%。

  04   处理措施

检查时,应将粘贴的钢板分区,逐区测定空鼓面积(即无效粘贴面积);

若单个空鼓面积不大于10000mm2,可采用钻孔注射法充胶修复;

若单个空鼓面积大于10000mm2,应揭去重贴,并重新检查验收。



二 正拉粘贴强度检查

钢板与基材混凝土的正拉粘结强度检查。
与外贴纤维法不同,粘钢法该检验一般无法在受力钢板上直接抽样,只能在加固部位的附近另贴钢板进行检验,在这种情况下,必须从打磨钢板、打毛混凝土、清理界面到涂刷胶液、加压养护整个过程都要做到检验用钢板与受力钢板同条件操作,不得改变检验用钢板的粘贴工艺,以避免检验失真。
  01   检查方法

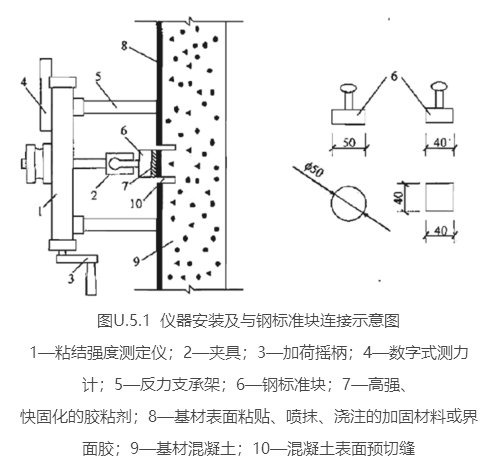

粘结强度检测仪现场检测。


  02   检查数量

(1)粱、柱类构件以同规格、同型号的构件为一检验批。每批构件随机抽取的受检构件应按该批构件总数的10%确定,但不得少于3根;以每根受检构件为一检验组;每组3个检验点。

(2)板、墙类构件应以同种类、同规格的构件为一检验批,每批按实际粘贴、喷抹的加固材料表面积(不论粘贴的层数)均匀划分为若干区,每区100m2(不足100m2,按100m2计),且每一楼层不得少于1区;以每区为一检验组,每组3个检验点。

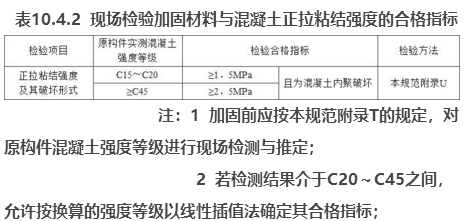

  03   合格标准


  04   处理措施

若不合格,应揭去重贴,并重新检查验收。



三 胶层厚度检查

  01   检查方法

观察、刻度放大镜测量。

  02   检查数量

每一构件检测最厚和最薄各一处。

  03   合格标准

胶层厚度应按(2.5±0.5)mm控制。



以上内容仅代表个人观点,作者水平所限,旨在抛砖引玉,欢迎提出更多更好办法解决此问题,欢迎留言讨论!
