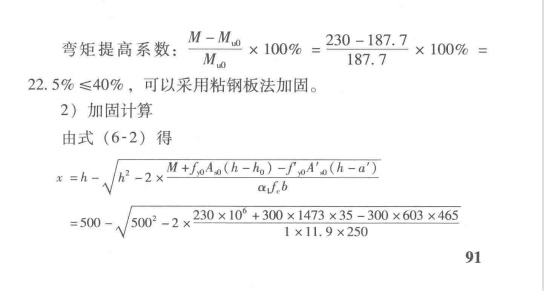

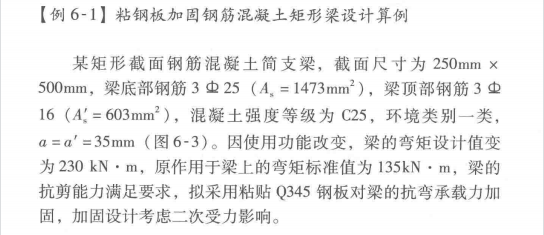

本文选取王依群编著的《混凝土结构加固设计计算算例》一书中的相关算例,并给出书中详细计算过程,再采用JGTOOL和PKPM进行对比计算,一方面说明构件加固计算的过程和参数取值,另一方面进一步验证JGTOOL计算的准确性,最终给出对比分析结果。

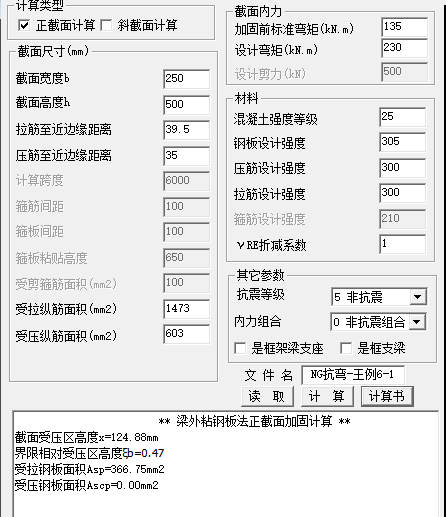

01 计算界面1
![图片](http://prodb6a53e5.pic14.ysjianzhan.cn/upload/3lnfLmoR.png)

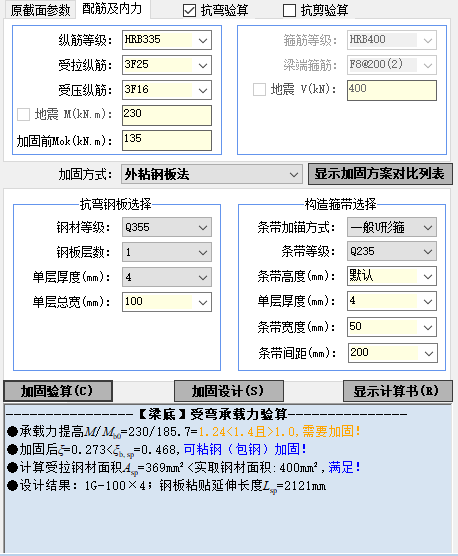

02 计算界面2
![图片](http://prodb6a53e5.pic14.ysjianzhan.cn/upload/NDTrgTKd.png)
计算软件 | x(mm) | εsp0 | ψsp | Asp(mm²) |
王书算例 | 124 | 0.0011509 | 1.0(计算值4.13) | 348 |
PKPM | 124.88 | 0.0012 | 1.0 | 366.75 |
JGTOOL | 125.58 | 0.00116 | 1.0(计算值4.0871) | 369 |
★JGTOOL与书中算例、PKPM计算结果基本一致,差异原因主要是as取值差异和计算保留精度,JGTOOL中as是利用保护层厚度c和钢筋直径和间距计算所得,相对来说JGTOOL更精确。
★JGTOOL与书中均进行了加固后相对受压区高度判断,验证加固方案可行性。
★JGTOOL可以进行自动设计,智能选择钢板的规格。
